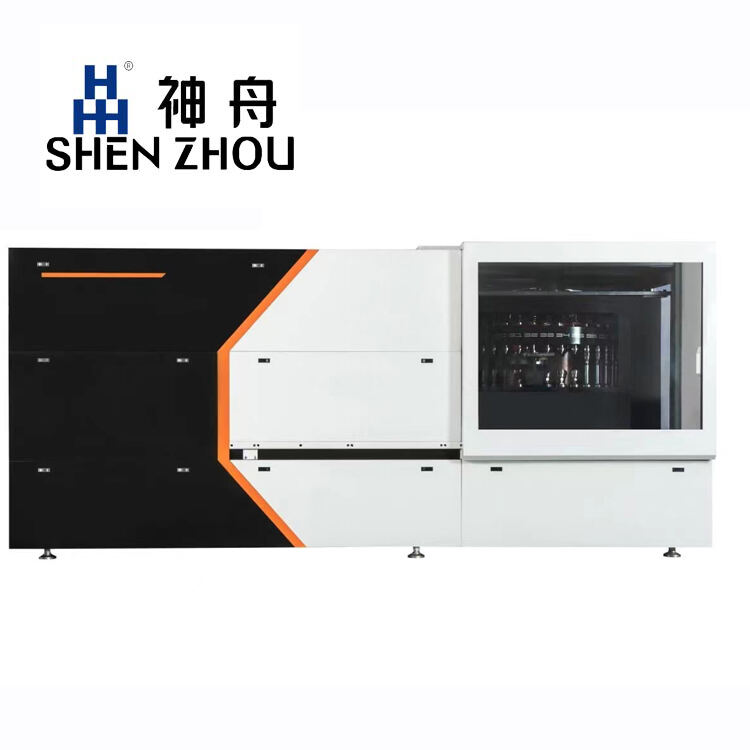

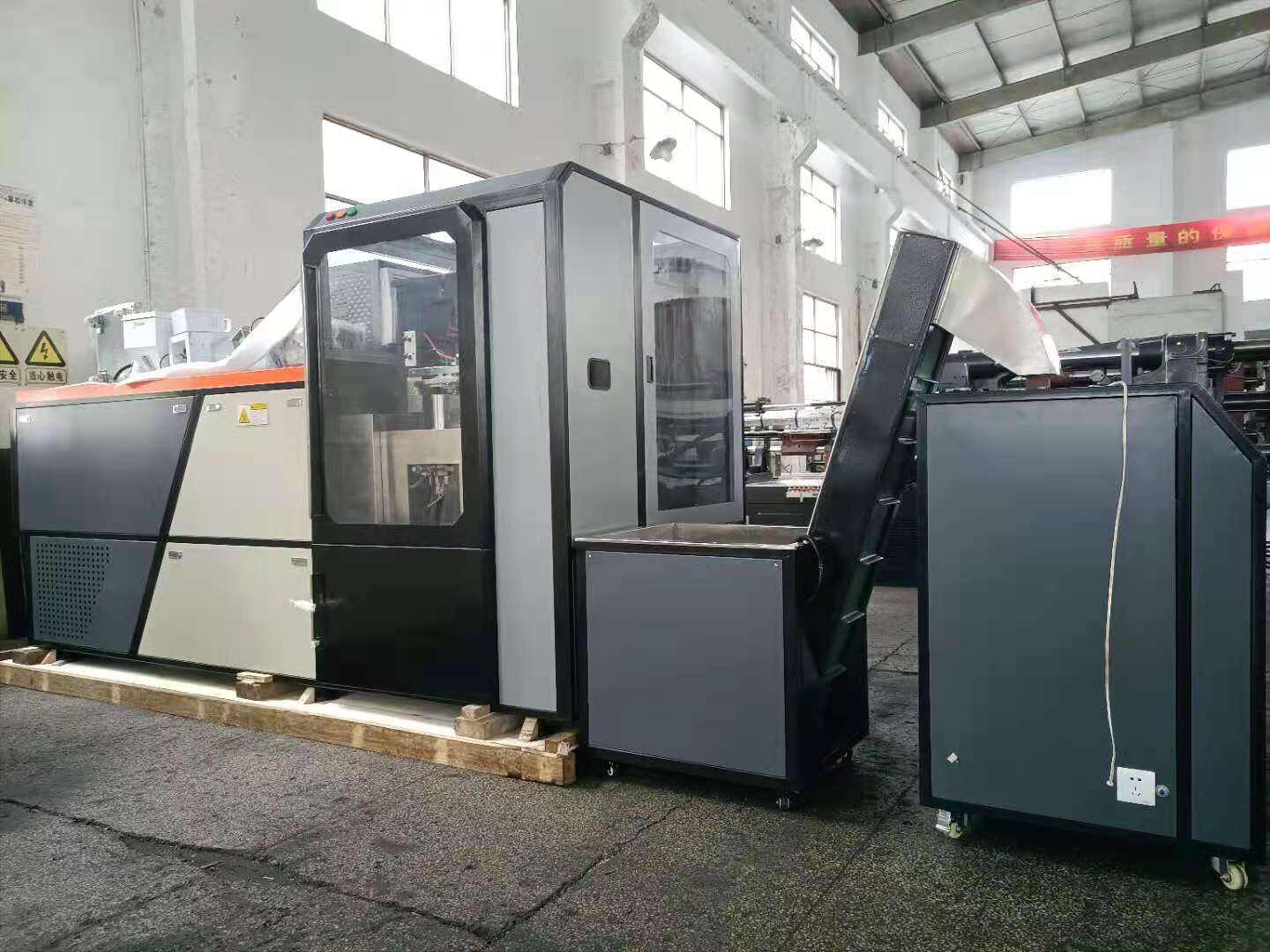

دستگاه قالب‌گیری تزریقی سریع‌العمل پلاستیکی برای ساخت درپوش

پیکربندی قطعات دستگاه قالب‌گیری تزریقی

دستگاه

آیتم

نام

برند            مبدأ

دستگاه قالب‌گیری سرپوش پلاستیکی

(هیدرولیکی)

سیستم هیدرولیک

پمپ روغن

DENISON

ایالات متحده آمریکا

سیلندر روغن

سفارشی

چین

شیر روغن

BEIBUJINGJI

تایوان

شیر چرخشی هیدرولیکی

یوکن

ژاپن

موتورهای ایستگاه هیدرولیکی

WANNAN

چین

موتور اکسترودر

WANNAN

چین

موتور قالب‌گیری تزریقی

WANNAN

چین

سیستم الکتریکی

ترانسدیوسر برای صفحه قالب

زیمنس

آلمان

ترانسدیوسر برای اکسترودر

زیمنس

آلمان

PLC

زیمنس

آلمان

صفحه لمسی

FANSY

چین

رله حالت جامد

Omron

ژاپن

رله کمکی

Omron

ژاپن

ماژول دما

زیمنس

آلمان

شکافنده

Schneider

فرانسه

رله گرمایی

Schneider

فرانسه

تماسگر

Schneider

فرانسه

منبع تغذیه سوئیچ جریان مستقیم

MEAN WELL

تایوان

جعبه کاهش سرعت

GUOMAO

چین

سیستم خنک کننده

سرمایش کننده فشار قوی برای پمپ روغن

5HP

چین

سرمایش کننده فشار قوی برای قالب

10 HP

چین

سیستم قالب

قالب (هسته و حفره)

S136HH

سوئد

سایر سیستم ها

نانونگرم کننده حلقوی

PAER

چین

تغذیه‌کننده مواد

SHINI

تایوان

مشخصات ماشین مدل‌سازی فشرده‌سازی

TYPE

SZ-16CS

قطر سرپوش

۱۸میلیمتر-۶۰میلیمتر

ارتفاع سرپوش:

۱۲میلیمتر-۵۰میلیمتر

توان نصب کلی

43KW

توان تولید واقعی

32KW

مصرف هوا

0.5m³/min

ولتاژ تغذیه

380 ولت، 50 هرتز

وزن ماشین

5000 کیلوگرم

اندازه(طول*عرض*ارتفاع)

3600mm*1620mm*2100mm

مشخصات ماشین مدل‌سازی فشرده‌سازی

TYPE

SZ-24CS

قطر سرپوش

۱۸میلیمتر-۶۰میلیمتر

ارتفاع سرپوش:

۱۲میلیمتر-۵۰میلیمتر

توان نصب کلی

58kw

توان تولید واقعی

48 کیلو وات

مصرف هوا

0.5m³/min

ولتاژ تغذیه

380 ولت، 50 هرتز

وزن ماشین

۷۰۰۰ کیلوگرم

اندازه(طول*عرض*ارتفاع)

3900mm*1920mm*2100mm

مشخصات ماشین مدل‌سازی فشرده‌سازی

TYPE

SZ -36CS

قطر سرپوش

۱۸میلیمتر-۶۰میلیمتر

ارتفاع سرپوش:

۱۲میلیمتر-۵۰میلیمتر

توان نصب کلی

98KW

توان تولید واقعی

77کیلووات

مصرف هوا

0.6m³/min

ولتاژ تغذیه

380 ولت، 50 هرتز

وزن ماشین

9000Kg

اندازه(طول*عرض*ارتفاع)

4180mm*1920mm*2000mm

لیست قطعات یدکی

دستگاه

قطعه یدکی

تعداد

واحد

ماشین قالب‌گیری درب پلاستیکی (هیدرولیک)

سیستم قالب

قالب اضافی

2

مجموعه

فنر قالب (بزرگ)

2

عدد

فنر قالب (کوچک)

4

عدد

مهره قالب

8

عدد

میله اتصال دهنده

3

مجموعه

نگهدارنده یاتاقان گلوله ای

2

عدد

فنر مکانیزم اتصال

6

عدد

غلاف مسی مکانیزم اتصال

4

عدد

یاتاقان مکانیزم اتصال

2

عدد

-blade چاقوی پاک کننده پایه

2

عدد

-blade چاقوی پاک کننده

4

عدد

آچار دستی

1

عدد

غلاف اکستروژن دستی

1

عدد

جعبه ابزار

1

مجموعه

بسته نگهداری قالب

1

مجموعه

سیستم هیدرولیک

سیلندر روغن

1

عدد

شیر روغن

1

عدد

لوله روغن

4

rope

حلقه U

20

عدد

نوزل روغن

5

عدد

تخته روغن

10

عدد

سیستم هوا

لوله هوا

2

rope

آداپتور لوله هوا

6

عدد

پیستول هوا

1

عدد

سیستم گرمایش

حلقه گرمایش نانو

1

مجموعه

ثرموقple

5

عدد

الکترونیکی سیستم

شیر برق

1

عدد

حالت جامد

1

عدد

رلی میانی

2

عدد

سیستم خنک کننده

سیم آب

5

عدد

آداپتور چیلر

2

عدد

آب لوله

1

عدد

دستگاه برش کلاهک پلاستیکی

چرخه‌ها

5

مجموعه

میله گرمایشی

2

عدد

درشت‌کن

2

عدد
